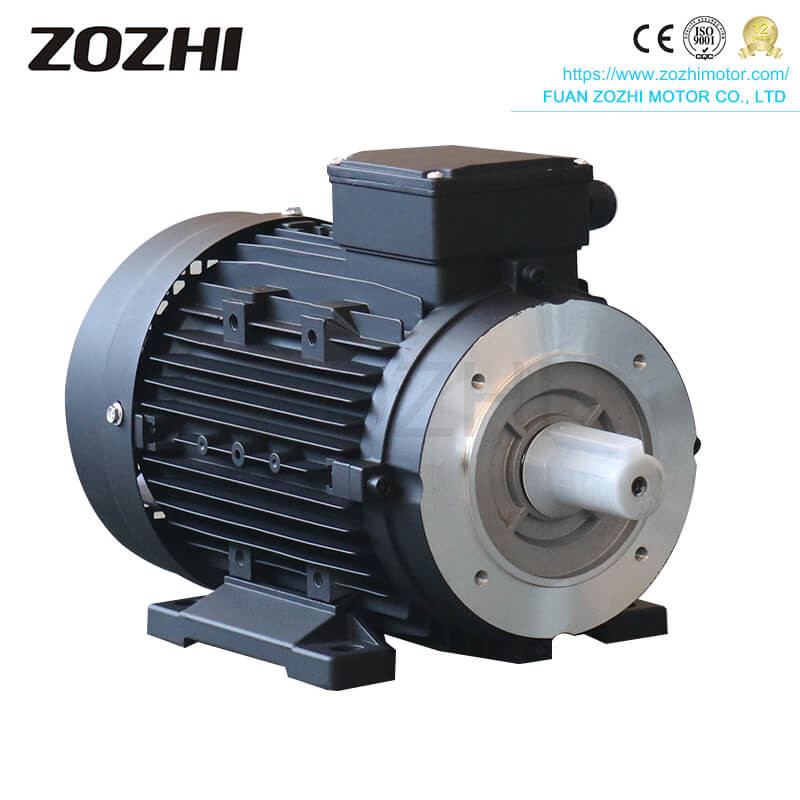

IE3 시리즈 프리미엄 효율 3단계 비동기 모터

  • IE3 Series Premium Efficiency Three Phase Asynchronous Motor
  • IE3 Series Premium Efficiency Three Phase Asynchronous Motor
원래 장소 푸안 차이나
브랜드 이름 ZOZHI
인증 CE,ISO
모델 번호 MS100L1-4
최소 주문 수량 1PC
가격 $35.3~$45.5
포장 세부 사항 판지, 베니어 케이스 또는 나무 케이스에 포장.
배달 시간 25 당신의 대금을 받은 후 일로 일합니다
지불 조건 L/C, T/T
공급 능력 10000pcs/월

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
제품 이름 3상 유도 전동기 적용 구동
힘 2.2 kw/3hp 막대기 4
단계 3단계 주택 알루미늄
절연류 비,에프 보호 IP44 / IP54
정량 전압 380v 의무 S1(연속)
플랜지 사이즈 B35
강조하다

IE3 시리즈 3단계 비동기 모터

,

최고 효율 3단계 비동기 모터

,

IE3 시리즈 아시크론 모터
메시지를 남겨주세요
제품 설명

뜨거운 판매 고압 인덕션 고효율 3kw, 4kw 5.5kw 7.5kw, 11kw, 15kw 고압 3단계 모터

IE3시리즈 프리미엄 효율 3단계 비동기 모터 기술 특성

(1) 높은 부하량

(2) 완전히 닫힌 팬 냉각 모터는 IEC, GB 및 기타 표준에 따라 설계됩니다.

(3) 프레임은 철강으로 만들어지며, 단말 상자는 철강판으로 만들어질 수 있습니다.

(4) 효율은 GB18613-2013 및 IEC60034-30 표준의 요구 사항을 충족 할 수 있습니다.

(5). DE에 가시장 밀폐가 장착된 프레임 80-132의 표준 3 단계 모터는 표준이며 프레임 160 이상 모터는 DE에 밀폐가 장착된 표준입니다.

(6) 와일딩 디자인은 여러 종류의 전압과 주파수 (50HZ 또는 60HZ) 를 지원 할 수 있습니다.

(7). 2분 이내에 1.5배 더 많은 명명 전류를 견딜 수 있다 (IEC60034-1).

8) 수분을 방지하기 위해 히터를 추가 할 수 있습니다.

(9). PTC, PT100 및 다른 열 요소는 롤링 및 베어링을 보호하기 위해 선택할 수 있습니다.

IE3/YE3 시리즈 프리미엄 효율 3단계 비동기 모터 장점

(1) 효율성 향상

새로운 와일링 디자인과 저손실 실리콘 스틸 시트가 적용되어 모터 손실을 줄이고 효율성을 향상시킵니다.

(2) 신뢰성 있는 품질과 우수한 특성

좋은 단열을 보장하고 수명을 연장하기 위해 표준 모터는 F 단열과 80K 온도 상승으로 검사됩니다.

(3) 전압, 효율성

IEC60034-1 표준의 A급 전압 및 주파수 허용 요구 사항에 따르면, 모터의 전압 허용량은 ±5%, 주파수 허용량은 ±2%입니다.

(4) 명산출력

명소 출력은 IEC 600341-1 표준을 충족 할 수 있음을 의미하며, 냉각 액체 온도 (CT) 가 40 °C이고 작업 장소의 고도가 1000m 이하일 때 연속 작업이 출력 할 수 있습니다.모터는 1을 서있을 수 있습니다.정량 전압과 주파수 아래에서 2분 이내에 정량 전류의 5배 이상 증가한다.

IE3 시리즈 프리미엄 효율 3단계 비동기 모터 응용

수퍼 고효율 표준 3단계 모터는 기계 도구, 공기 압축기, 펌프, 환기, 감소 기어, 변속 벨트,광산 장비그러나 모터는 타오르는, 폭발성 및 부식성 작업장과 함께 사용할 수 없습니다.





종류: 국가
실내 온도 -15~40°C
고도 ≤ 1000mm
빈도 50/60hz ±2%
전압 380v ± 5%
보호급 IP54
단열 클래스 B
작업 방식 S1
원산지 싱글
속도 범위

0-100HZ





3단계 인덕션 모터



설비 크기와 전체 차원:

프레임 장착 크기 (mm)             프레임 크기 (mm)
  IMB14 IMB5 AB AC AD HD L
크기 A B c D E F G H K M N P R S T M N P R S T
56 90 71 36 9 20 3 7.2 56 5.8 65 SO 80 0 M5 2.5 100 80 120 0 7 3 110 120 100 155 195
63 100 80 40 11 23 4 8.5 63 7 75 60 90 0 M5 2.5 115 95 140 0 10 3 125 130 110 173 215
71 112 90 45 14 30 5 11 71 7 85 70 105 0 M6 2.5 130 110 160 0 10 3.5 140 150 117 188 246
80 125 100 50 19 40 6 15.5 80 10 100 80 120 0 M6 3 165 130 200 0 12 3.5 160 170 135 215 285
90S 140 100 56 24 SO 8 20 90 10 115 95 140 0 M8 3 165 130 200 0 12 3.5 178 185 145 235 335
90L 140 125 56 24 50 a 20 90 10 115 95 140 0 M8 3 165 130 200 0 12 3.5 178 185 145 235 335
100 160 140 63 28 60 8 24 100 12 130 110 160 0 M8 3.5 215 180 250 0 15 4 206 206 150 250 376
112 190 140 70 28 60 8 24 112 12 130 110 160 0 M8 3.5 215 180 250 0 15 4 222 228 170 285 400
132S 216 140 89 38 80 10 33 132 12 165 1B0 200 0 M10 4 265 230 300 0 15 4 257 267 190 325 460
132M 216 178 89 38 80 10 33 132 12 165 130 200 0 M10 4 265 230 300 0 15 4 257 267 190 325 500
160M 254 210 108 42 110 12 37 160 15 215 180 250 0 M12 4 300 250 350 0 19 5 320 330 255 420 615
160L 254 254 108 42 110 12 37 160 15 215 180 250 0 M12 4 300 250 350 0 19 5 320 330 255 420 675


기술 데이터:

모델 출력 (kW) 전압 (v) 주파수 ((Hz) 가등류 (A) 속도 ((r/min) 에프. ((%) 전력 요인 (cos)

Tstart/Tn (시간)
SPEED 3000RPM 2-POLE 50HZ
MS561-2 0.09 400 50 0.32 2758 59.0 0.68 2.3 2.4
MS562-2 0.12 400 50 0.39 2780 63.0 0.71 2.3 2.4
MS563-2 0.18 400 50 0.50 2780 65.0 0.80 2.3 2.4
MS631-2 0.18 400 50 0.50 2715 65.0 0.80 2.2 2.4
MS632-2 0.25 400 50 0.66 2715 68.0 0.81 2,2 2.4
MS633-2 0.37 400 50 0.94 2715 70.0 0.81 2.5 2.7
MS711-2 0.37 400 50 0.94 2690 70.0 0.81 2.2 2.4
MS712-2 0.55 400 50 1.33 2715 73.0 0.82 2.2 2.4
MS713-2 0.75 400 50 1.81 2700 72.1 0.83 2.6 2.9
MS801-2 0.75 400 50 1.81 2730 72.1 0.83 2.2 2.4
MS802-2 1.10 400 50 2.52 2745 75.0 0.84 2.2 2.4
MS80B-2 1.50 400 50 3.34 2770 77.2 0.84 2.8 3.1
MS90S-2 1.50 400 50 3.34 2770 77.2 0.84 2.2 2.4
MS90L-2 2.20 400 50 4.69 2770 79.7 0.85 2.2 2.4
MS90L1-2 3.00 400 50 6.11 2800 81.5 0.87 3.0 3.2
MS100L-2 3.00 400 50 6.11 2870 81.5 0.87 2.2 2.3
MS100L1-2 4.00 400 50 7.90 2880 83.1 0.88 2.5 2.7
MS112M-2 4.00 400 50 7.90 2890 83.1 0.88 2.5 2.7
MS112M1-2 5.50 400 50 10.65 2900 84.7 0.88 2.5 2.7
MS132S1-2 5.50 400 50 10.65 2910 84.7 0.88 2.5 2.7
MS132S2-2 7.50 400 50 14.30 2900 86.0 0.88 2.5 2.7
MS132M1-2 9.20 400 50 16.95 2910 88.0 0.89 2.5 2.7
MS132M2-2 11.00 400 50 20.36 2920 87.6 0.89 2.5 2.7
MS160M1-2 11.00 400 50 20.36 2950 87.6 0.89 2.0 2.2
MS160M2-2 15.00 400 50 27.43 2970 88.7 0.89 2.0 2.2
MS160L-2 18.50 400 50 33.22 2970 89.3 0.90 2.0 2.2
속도는 1500RPM 4 폴 50HZ
MS561-4 0.06 400 50 0,28 1371 53 0.59 2.3 24
MS562-4 0.09 400 50 39 1350 55 0,61 23 2.4
MS563-4 0.12 400 50 42 1380 57 0.72 2.3 24
MS631-4 0.12 400 50 42 1350 S70 72 22 2.4
MS632-4 0.18 400 50 0.59 1340 60 0.73 2.2 24
MS633-4 0.25 400 50 75 1350 65-0 74 22 2.4
MS711-4 0.25 400 50 75 1390 65 0.74 2.2 24
MS712-4 0.37 400 50 1.06 1375 67,0 75 22 2.4
MS713-4 0.55 400 50 149 1380 71 0.75 2.2 24
MS801-4 0.55 400 50 149 1370 71,0 75 22 2.4
MS802-4 0.75 400 50 1,98 1380 72.1 76 2.2 24
MS803-4 1.10 400 50 275 1380 75 77 23 2.5
MS90S-4 1.10 400 50 275 1390 75 0.77 2.2 24
MS90L-4 1.50 400 50 3.55 1400 77.2 79 22 2.4
MS90LM 1.85 400 50 433 1400 78 0.79 2.2 2,4
MS90L2-4 2.20 400 50 4,92 1400 79.7 0.81 2.5 27
MS100LM 2.20 400 50 4,92 1430 79.7 0.81 2.2 23
MS100L2-4 3.00 400 50 648 1430 81S 0,82 22 23
MS100L3-4 4.00 400 50 847 1420 83.1 0.82 2.5 27
MS112M-4 4.00 400 50 847 1430 83.1 0,82 22 23
MS112MM 5.50 400 50 11,29 1435 847 0.83 2.7 3
MS132S-4 5.50 400 50 "•29 1440 847 0,83 22 2.2
MS132M-4 7.50 400 50 14.99 1450 86 0.84 2.2 2,2
MS132LM 9.20 400 50 18,07 1460 87S 0.84 27 3
MS132L2-4 11.00 400 50 21.58 1460 87.6 0.84 2.5 27
MS160M-4 11.00 400 50 21.58 1460 87.6 0.84 2 2.2
MS160L-4 15.00 400 50 2872 1460 887 0.85 2 2,2
SPEED 1000RPM 6-POLE 50HZ
MS631-6 0.09 400 50 0.43 830 50.0 0.61 2.2 2.4
MS632-6 0.12 400 50 0.53 830 53.0 0.62 2.2 2.4
MS711-6 0.18 400 50 0.70 880 56.0 0.66 2.2 2.4
MS712-6 0.25 400 50 0.90 900 59.0 0.68 2.2 2.4
MS801-6 0.37 400 50 1.23 915 62.0 0.70 2.2 2.4
MS802-6 0.55 400 50 1.70 920 65.0 0.72 2.2 2.4
MS90S-6 0.75 400 50 2.15 930 70.0 0.72 2.2 2.2
MS90L-6 1.10 400 50 2.98 930 72.9 0.73 2.2 2.2
MS100L-6 1.50 400 50 3.84 945 75.2 0.75 2.2 2.2
MS112M-6 2.20 400 50 5.38 945 77.7 0.76 2.2 2.2
MS132S-6 3.00 400 50 7.15 960 79.7 0.76 2.0 2.0
MS132M1-6 4.00 400 50 9.33 960 81.4 0.76 2.0 2.0
MS132M2-6 5.50 400 50 12.41 960 83.1 0.77 2.0 2.0
MS160M-6 7.50 400 50 16.60 970 84.7 0.7
7		 2.0 2.0
MS160L-6 11.00 400 50 23.56 970 86.4 0.78 2.0 2.0







고객들의 평:

IE3 시리즈 프리미엄 효율 3단계 비동기 모터 0



운송:

25 ~ 30days 후, 우리는 헐물 상품을 배달 할 것입니다, 더 나은 파괴를 피하기 위해 팔레트로 포장

IE3 시리즈 프리미엄 효율 3단계 비동기 모터 1









- 네



IE3 시리즈 프리미엄 효율 3단계 비동기 모터 2

IE3 시리즈 프리미엄 효율 3단계 비동기 모터 3

IE3 시리즈 프리미엄 효율 3단계 비동기 모터 4

IE3 시리즈 프리미엄 효율 3단계 비동기 모터 5

IE3 시리즈 프리미엄 효율 3단계 비동기 모터 6





정보



모터 베어링 가열 분석

(1) 부적절한 베어 조정은 모터 베어 시스템의 급속한 고장으로 이어집니다.

(2) 현재는 베어링 시스템 구성 요소의 절제 및 베어링 부품의 고열을 유발하여 베어링 시스템의 심각한 고장을 초래합니다.

(3) 부적절한 윤활 시스템은 불량 윤활 때문에 베어링 가열로 이어집니다.

(4) 모터 온도 상승이나 작동 환경 온도 상승으로 인한 베어링 난방.
